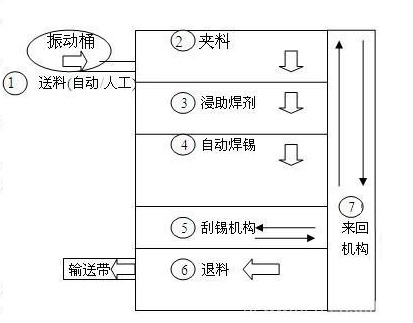

一、自动焊锡机作业过程示意图：（俯视图）
二、详细说明：
第1步：上料机构，根据客户样品的不同要求，可以做成振动盘自动上料和非振动人工手排上料，或者客户自行连接自动绕线机送料，通过输送导轨传送到夹料区。
第2步：夹料机构，产品在通过输送导轨送到夹料区，满排后感应器感应到自动停止送料，同时夹具下来自动夹取整排产品，再回到预设的原点位置。
第3步：浸助焊剂机构，夹好的产品通过第七来回机构，送到浸助焊剂位置，助焊剂机构上升，同时夹具下降，从而让产品浸到合适的位置。
第4步：自动焊锡机构，整排产品到达自动焊锡位置通过锡杯上下或者通过大锡面自动焊锡。
第5步：刮锡机构，在自动焊锡时，为确保焊锡的光亮，自动刮锡机构左右来回刮除表面的氧化物，确保每次都是光亮的锡面。
第6步：退料机构，焊锡完成的产品，传送到退料区，夹具松开产品放下，退料于输送带传输退出作业区域。
第7步：来回机构，在焊锡的时候，往返于第二步到第七步，完成整个过程中整排产品的输送和上下夹取，浸助焊剂，焊锡，退料动作。
注：（1）送料根据客户及产品的要求，自动送料需做每款产品的特定振动桶，如果产品不能用振动桶送料，就只能采取人工手动排料。
（2）送料导轨和夹取治具，为保证焊锡的精度，设计成适用一定范围，范围跨的太大的产品无法保证精确焊锡（不是所有产品都可以在同一台机器上完成），根据产品需要设计生产机器。
（3）焊锡的方式可以根据客户的要求，做成大锡面加探针方式和锡杯上下方式两种，自动焊锡可以直接上下焊锡和翻转角度焊锡，满足客户不同规格产品的焊锡要求。
特点：该机尽量减少了人工的操作和投入，每步的动作都是根据产品要求设定的，保证了每次焊锡效果达到同样的标准，从而节省人工和提高焊锡的品质和效率，产量上根据已经使用的客户的产品为评估标准;
产品规格为EE13每次夹取的产品数量为19pcs
采取自动送料 直接上下焊锡动作
每次完成一排产品焊锡的时间为15s，
产量为：19*4*60=4560pcs/H
一天按照10小时的工作时间计算产量为4万pcs左右
