PLC全自动含浸机

  • 所属分类:真空含浸机
  • 浏览次数:53次
  • 发布日期:2015/8/21
  • 产品概述

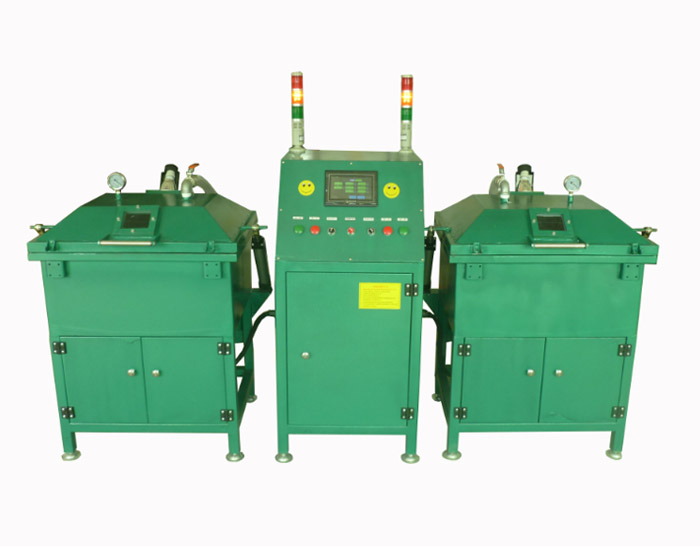

PLC全自动双缸含浸机
一、设计参数:
1、真空箱内尺寸:长700mm*宽530mm *深400mm(单个缸体)
2、真空箱内升降油槽尺寸:长600mm*宽480mm *深100mm
3、有效摆放产品面积为:长500mm 宽400mm (可以同时摆放两盘产品)
4、使用电源:AC 三相四线380V (配备保护地线)
5、设计总功率:2.0KW

二、整体结构:
1、真空箱选用钢板6mm 钢板焊接,真空箱底部、真空箱盖设计成
2、机箱主体使用40*40国标钢材制造
3、整体机设计为:多体组合式 (方便安装、维护)

三、升降机构:
1、配套86# 加长型大扭力步进马达为动力 ,配合0.5T 螺旋升降器抬升真空箱内 升降油槽做上下升降运动,升降精度±1mm
2、油槽有效升降高度80mm
3、配套安装设计运动、极点保护 (保证每一次工作回原点)
4、马达出力轴与螺旋升降器入力轴连接采用 :加强型大扭力联轴器连接 (保证 升降的精准、及免去更换皮带的烦恼)
加装手摇升降手柄 (防止因为突然断电升降油槽不能回位)

四、开关盖机构
1、开关方式:使用压缩空气能转液压能 (开关盖更安全、更平稳)
2、开盖机构:重力油缸 (每个真空箱安装两套)
